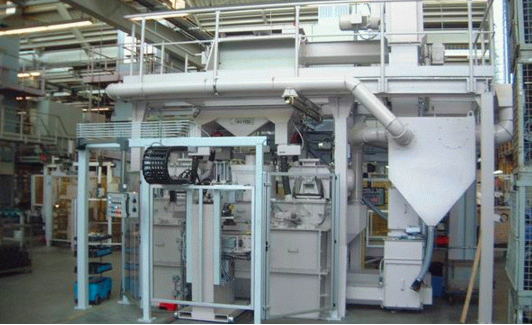

Granalladora de taula giratòria per satèl·lit


Operació

Quan es processen peces de treball en mode batch, la taula giratòria s'atura, les portes s'obren i diverses peces de treball es col·loquen a la taula giratòria. La porta es tanca i les peces giren cap a la zona de chorreado i es netegen.


A les unitats de granallat amb taula giratòria de funcionament continu, les peces es granallen contínuament a la zona posterior de la taula giratòria. La càrrega i la descàrrega es fan a la part davantera de la màquina. Uns vestíbuls especials segellen les zones de càrrega i descàrrega de la taula giratòria i impedeixen que s'escapi l'abrasiu.


Altres màquines de taula giratòria funcionen en l'anomenat mode dúplex. Mentre es xorrea un lot, se'n carrega o en descarrega un altre. A les màquines dúplex, dos lots es troben a la màquina alhora.


A les granalladores de taula giratòria satèl·lit, les peces es granallen en plataformes giratòries disposades de forma radial. Aquest tipus de màquines solen funcionar en mode dindexació.


En tots aquests tipus de màquines, l'abrasiu es neteja, es recircula i es reutilitza contínuament. Un dispositiu de dosificació dʻabrasiu alimenta lʻabrasiu net des del dipòsit dʻemmagatzematge dʻabrasiu fins a les turbines dʻalt rendiment.


Un ventilador crea el buit parcial necessari per mantenir el funcionament sense pols de la unitat de raig. L'aire extret es neteja en una unitat de filtratge especial.


Capacitats i aplicacions

Les granalladores de taula giratòria convencionals solen carregar-se manualment. Les màquines s'utilitzen amb més freqüència per netejar per lots les peces de fosa o d'emmotllament a pressió i per desbastar les superfícies de les peces abans del revestiment.


A les línies automatitzades, principalment a la indústria de l'automòbil, les granalladores de taula giratòria satèl·lit solen incloure dispositius de manipulació robòtica integrats. Aquesta configuració s'utilitza per endurir les superfícies dels components de la transmissió, per exemple.
